托輥端面倒角機+軸承壓裝焊接機+壓密封機成套設備電氣系統：
項目地址位于沈陽萬捷重工，該公司業務主要面向礦山、煤炭、電廠等工業客戶，由于在上述行業客戶中需要大量的輸送設備，在輸送設備中最關鍵的部件就是托輥，作為在輸送設備中大量使用的托輥，用量可以說是成千上萬只。在沒有專用設備前，都是依靠在車床上倒角平端面，通過手工壓裝軸承及端蓋，通過在車床改制的設備上實現端蓋的焊接，密封也是人工操作，這樣操作結果自然效率低下，而且操作強度很大，工人身體也吃不消，無法滿足生產上的需求。
在上述的現實背景下，客戶自己設計開發了三套專用設備（主要是機械和液壓系統的設計），一是托輥倒角平端面專機，二是端蓋及軸承壓裝及焊接機，三是密封件壓裝設備。分別見附圖。
我公司負責上述三臺設備的電氣控制系統的開發，系統配置：10.4寸HITECH人機界面+臺灣豐煒PLC（可編程控制器）+松下伺服驅動系統+光電傳感設備。操作界面設計人性化，具有以下技術特點：
1、倒角機和焊接機變頻系統和HITECH人機界面采用RS485通訊，可以根據需要的轉速直接在觸摸屏上進行調整，既快捷又方便。
2、為了保證切削線速度及焊接時線速度恒定，根據不同棍徑事先編制對應的變頻器頻率并制作成配方菜單，在實際應用中只要選擇棍徑，則設備自動按照對應的頻率運行，保證切削及焊接線速度恒定。
3、每臺設備操作非常方便，只要人工將托輥放在托架上，按一鍵啟動，自動實現夾緊，加工、壓裝、焊接，松開夾具，托輥換位，在托輥加工過程中，可以利用此間隙實現人工上下料，然后在上一工件完成后，再次按一鍵啟動，再次實現上述加工過程。在保證高效同時，又提高了產品質量，解放了人力。
.jpg)

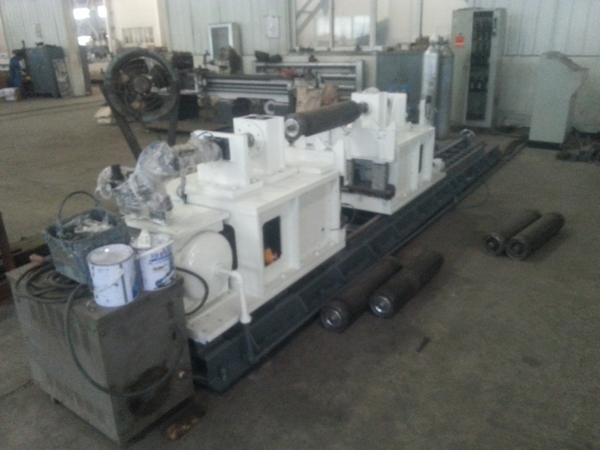

托輥鏜端面倒角設備
.jpg)

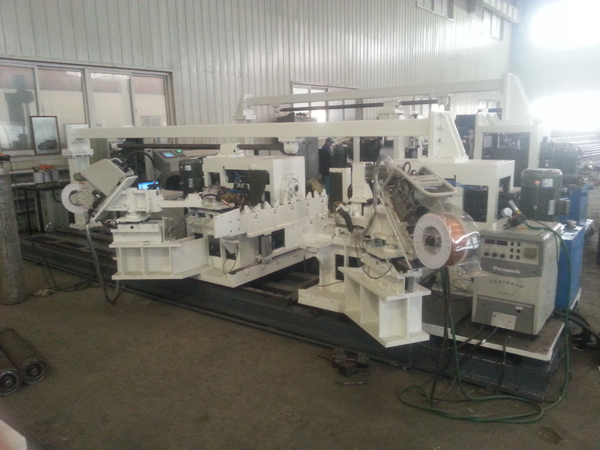

托輥軸承壓裝焊接設備
.jpg)

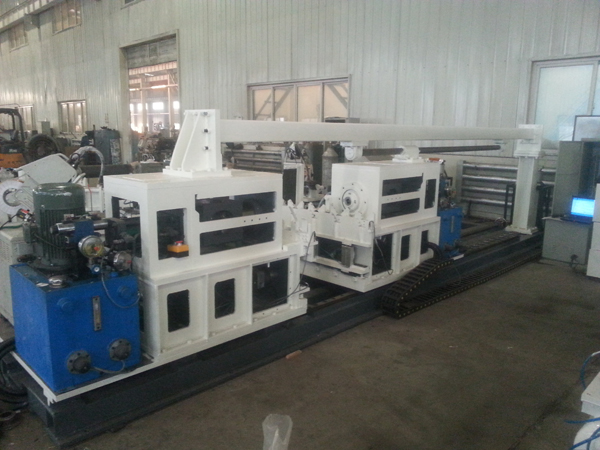

托輥軸承壓裝焊接設備
.jpg)

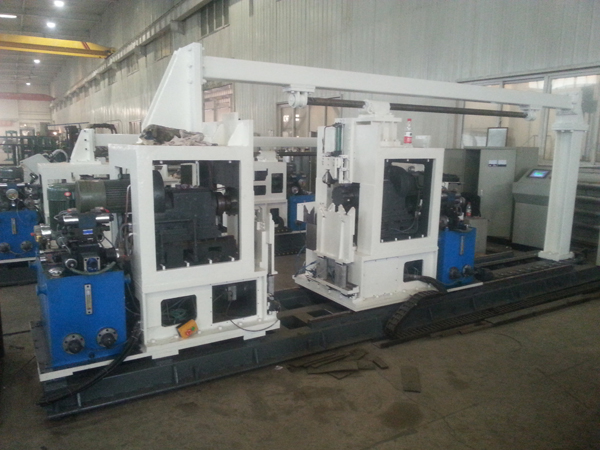

壓密封設備
